無縫管在線超聲自動探傷設備

無縫管超聲波探傷設備介紹

本款無縫管在線超聲探傷設備是我公司設計、研制的自動探傷設備系列中的一款，主要應用在無縫管生產線檢測，采用多通道儀器及水膜探頭進行探傷，能有效提高無縫鋼管檢測效率，不僅準度高還能節省成本。

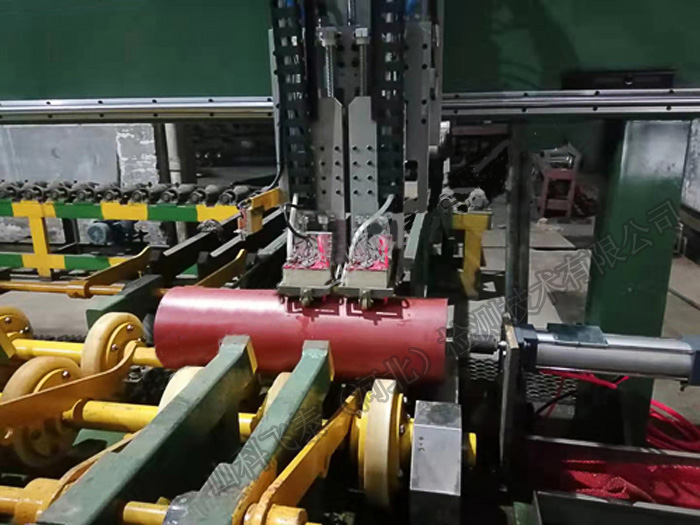

探傷設備通過旋轉輥道帶動無縫管旋轉前進，探頭一直處于鋼管正上方，完成對全管體探傷，能實現在鋼管兩個相反方向上進行無損檢測，由于采用水膜探傷使超聲波發射與接收穩定，提高了超聲波探傷可靠性。

設備詳細介紹及報價請聯系  李經理189-311-80976

主要參數

◆ 鋼管直徑：60－200 mm / 200－720 mm

◆ 鋼管壁厚：5－40mm.（壁厚/外徑≤0.2）

◆ 鋼管長度：6－12.5m.

◆ 探傷通道：超聲32通道（28組探傷 4組測厚）

◆ 探傷速度：0－14m/min.

◆ 只對縱向槽傷時的探傷速度（5mm長人工缺陷）≥5.0m/min

◆ 對縱、橫向槽傷時的探傷速度（5mm長人工缺陷）≥3.0m/min

◆ 探傷靈敏度：符合GB/T5777－96—C5級.

◆ 周向靈敏度：≤3dB；

◆ 內、外壁人工缺陷靈敏度差：≤3dB；

◆ 端部盲區：≤50mm；

◆ 信噪比：≥10dB；

◆ 耦合劑：循環過濾水；

◆ 打標精度:≤25mm；

◆ 漏報率：0%（在2.1.2和2.1.3的條件下，樣管連續重復檢驗100次）；

◆ 誤報率：1%（在2.1.2和2.1.3的條件下，樣管連續重復檢驗100次）；

檢測標準

◆NT/T47013.3-2005超聲檢測

◆ASTM A106美國材料標準《高溫用無縫碳素鋼管》

◆GB/T5777-2008《無縫鋼管超聲波探傷檢驗方法》

◆ASTM 213M《金屬管材超聲檢測方法》

◆YB/T4082-2000《鋼管自動超聲探傷系統綜合性能測試方法》

◆ 通道獨立性：通道間嚴格獨立，每個通道都存在自身獨立的發射與接收時序控制；

◆ 儀器可擴展性：可根據用戶的實際需要，如在檢測時或是滿足更高的檢測標準需增加通道時可以對通道數進行擴充；

◆ C掃描測厚圖像顯示，測厚顯示至少能在64種或以上的分級，可同時得到周向和軸向厚度分布，測厚精度0.1mm；

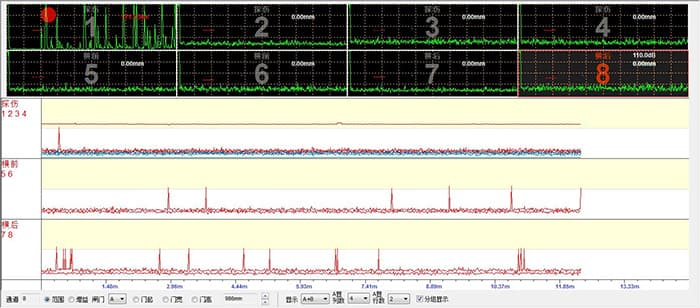

鋼管超聲探傷掃描界面

無縫管超聲探傷設備售后服務及保障

我們將為設備的完整性、先進性及可靠性負責。包括主機輔機所需要的機械設備、配電系統、自動化系統及隨機所帶的工具等。由我們的原因而引起增加供貨范圍中的設備及零部件的數量，由我們負責提供。設備在調試期間所消耗的易損件等由我們負責。

無縫管在線超聲自動探傷設備自設備合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。

山科飛泰是一家探傷設備生產企業，依托山東省科學院的技術力量，主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史，超聲成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。
