便攜式相控陣超聲波探傷儀

便攜式相控陣超聲波探傷儀簡介

這款便攜式相控陣超聲波探傷儀，可實現非接觸測厚與焊縫檢測。超聲相控陣檢測技術使用不同形狀的多陣元換能器產生和接收超聲波束，通過控制換能器陣列中各陣元發射(或接收)脈沖的不同延遲時間，改變聲波到達(或來自)物體內某點時的相位關系，實現焦點和聲束方向的變化，從而實現超聲波的波束掃描、偏轉和聚焦。然后采用機械掃描和電子掃描相結合的方法來實現圖像成像。

超聲波探傷儀特點

1、本款探傷儀由一款小巧電池供電、緊湊設計的電子單元和平板電腦組成。SONAFLEXMini 采用藍牙和Wi-Fi方式實現無線通訊。無線傳輸, 功能更強大, 緊湊, 便攜 –適用于多種不同場合!

2、整個探傷系統采用便攜式設計，配有一個便捷和定制的“Go-Bag”，以便快速應對任何現場檢測需求。

3、平板電腦安裝了我們先進的超聲和定位軟件，人機交互友好。

超聲波探傷儀可選探頭

? 電磁超聲探頭，可用于測厚和檢測缺陷

? TOFD探頭

? 常規超聲探頭(斜束探頭,直束探頭, RT-probes)

? 16通道相控陣探頭

可以實現A掃、B掃、C掃、和S掃。通過使用我們的陀螺式編碼器，可以建立B掃和C掃。

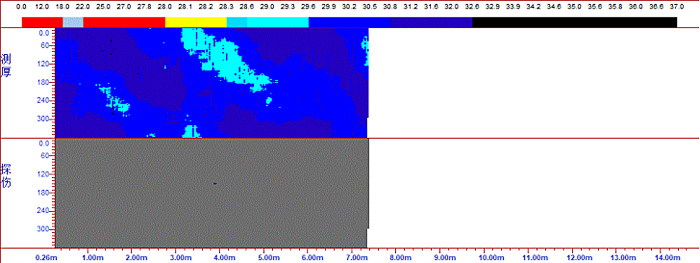

C掃描界面

超聲波探傷儀應用場所

? 高達15mm的提離時，非接觸精確測厚！

? 焊縫檢測(超聲TOFD,相控陣,常規直束和斜束探頭)

? 其他工業應用

? 被檢對象溫度可以高達650℃。

超聲波探傷儀尺寸和重量

? 250 mm x 250mm x 100mm (10” x 10” x 4”)

? 配有電池重量為3.9 kg。(<9 磅)

本款便攜式相控陣超聲波探傷儀屬于入門級價格，任何檢測服務公司都能夠負擔，價格合適功齊全
