管材全自動超聲波探傷設備

管材超聲波探傷設備介紹

這款全自動超聲波探傷設備是我單位研制生產系列自動探傷設備的一種，將用于各類口徑管材無損探傷檢測。

全自動超聲波探傷設備系統采用橫進橫出，橫梁檢測方式。先將管材吊至上料臺架，上料裝置將管材平穩放至旋轉輥道。利用管材自轉，檢測探頭在管材上部直線移動，形成螺旋線掃查的檢測方式，完成對管材的全覆蓋探傷。檢測完成后由下料機構將管材翻至下料架臺。

設備詳細介紹及報價請聯系  李經理189-311-80976

管材探傷檢測方式

探傷檢測方法：橫梁式水柱法超聲波探傷

探傷檢測方式：鋼管旋轉  檢測探頭直線行走

探傷檢測通道：超聲20通道（橫向8通道、縱向8通道、測厚分層4通道）。

主要技術參數

1、檢測工件：鋼管

2、檢測鋼種：低合金鋼、高合金鋼、不銹鋼、碳鋼

3、檢查缺陷的種類：工件內外穿透?jìng)⒄郫B、夾雜、裂縫、傷痕、裂紋、凹坑、分層等內部橫向傷、縱向傷、管壁分層測厚等；

4、探傷鋼管直徑：60-200mm / 200-720mm（最大檢測直徑可達750）

5、鋼管長度：6--13m

6、壁厚：1.5-15mm / 5-40mm

7、探傷速度：0--2m/分鐘；

8、厚徑比：≤0.2

9、彎曲度：≤0.3%

10、橢圓度：≤外徑公差的80%

11、測厚精度：≤0.05mm

12、鋼管單重：≤10T

13、抗干擾能力：探傷時，不可以出現影響正常工作的干擾信號；

14、檢出缺陷后處理：即時給出聲光報警信號

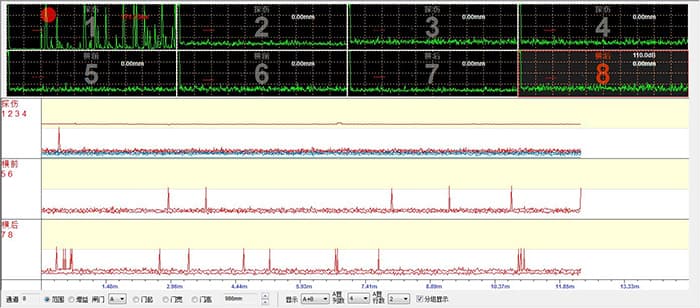

超聲波探傷掃查界面

超聲波探傷設備售后服務及保障

全自動超聲波探傷設備自設備合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。

山科飛泰是一家檢測儀器企業，依托山東省科學院的技術力量，主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史，超聲成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。
